高压线束选取需考虑如下因素[3]：
1） 线束选 型需满 足 LV 216-1/2、ISO 19642 等标准。
2） 确定高压线束所连接的电气部件的负载 特性，包括稳态电流强度、电压要求、瞬态条件和电 流强度及电流波形（平稳、脉冲、频率等）。
3） 根据稳态电流强度， 确定线束的截面积。 通过检查电流密度来避免线束过度发热。 用电设备的电流强度 I 计算如下：
式中，P 为负载功率；U 为额定电压。
线束截面积 A 计算公式：
式中，A 为线束截面；I 为电流强度；ρ 为铜线束电阻 率；L 为线束长度；UVL 为线束允许的电压降。 电流密度 S 计算见以下公式：
式中，I 为电流强度；A 为线束截面。

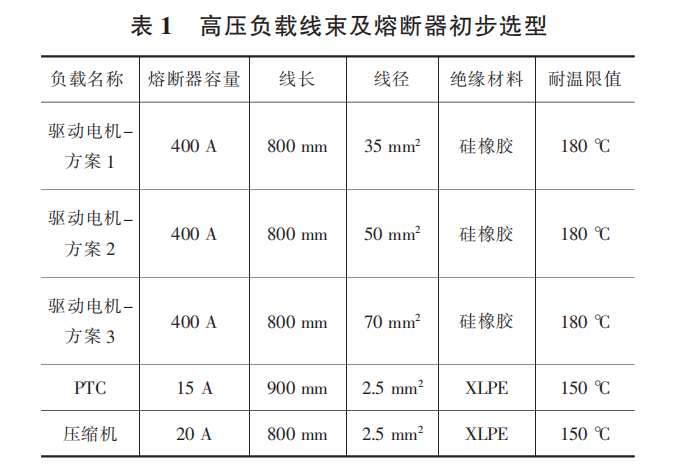

4）根据工作环境温度，对线束截面积进行调 整。 高压线束的工作温度在-40 ℃～125 ℃，需要通 过 AC 2 500 V/min，50 Hz 的耐电压测试。 如果高压 线束的布置环境超过了线束允许的工作温度，则必 须选择较大截面积的线束以满足耐温要求。 本文以驱动电机、PTC 及压缩机为例， 各高压 负载线束及熔断器初步选型如表 1 所示。
